Comment préparer un fichier pour la découpe laser ?

La découpe laser est une technologie précise et efficace, mais pour obtenir un résultat optimal, il est essentiel de bien préparer votre fichier. Un fichier mal conçu peut entraîner des erreurs de coupe, une perte de matériaux ou un résultat final de mauvaise qualité. Voici les étapes à suivre pour créer un fichier prêt à être utilisé en découpe laser.

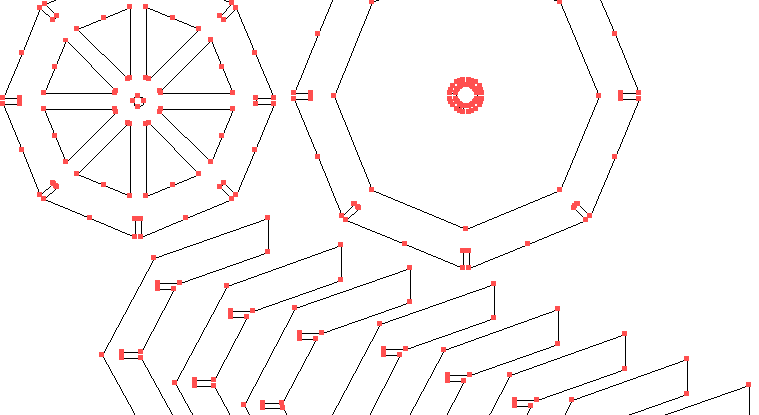

1. Choisir le bon format de fichier

Pour une découpe précise, utilisez un fichier vectoriel compatible avec les logiciels de commande des machines laser. Les formats recommandés sont :

• SVG (Scalable Vector Graphics)

• AI (Adobe Illustrator)

• DXF (Drawing Exchange Format)

• EPS (Encapsulated PostScript)

🚨 Les images bitmap comme JPEG ou PNG ne conviennent pas car elles ne contiennent pas de vecteurs.

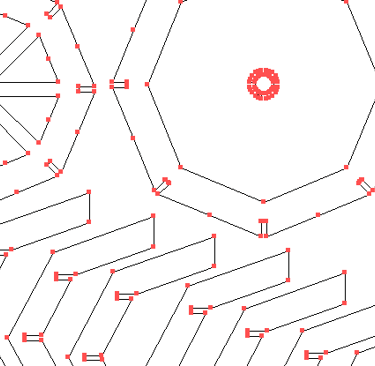

2. Définir correctement les contours de coupe et de gravure

Les machines de découpe laser fonctionnent selon des différences de couleurs et d'épaisseurs de ligne :

• Lignes de coupe : Ligne fine (0,01 mm ou 0,025 pt) en rouge (#FF0000).

• Lignes de gravure vectorielle : Ligne fine en bleu (#0000FF) pour une gravure de vecteur.

• Zones de remplissage : Utilisées pour la gravure pleine (raster) noir (#000000).

3. Éviter les erreurs de conception

Certaines erreurs courantes peuvent causer des problèmes lors de la découpe :

• Contours ouverts : Toutes les formes à découper doivent être fermées.

• Lignes en double : Une superposition de contours peut entraîner une surcoupe.

• Trop petits détails : Les détails inférieurs à 1 mm risquent de ne pas être précis.

💡 Astuce : Vérifiez votre fichier en zoomant et en supprimant les éléments inutiles.

4. Prendre en compte les tolérances et le kerf

Le kerf est l'épaisseur du faisceau laser qui retire une partie du matériau lors de la coupe. Il varie selon la machine et le matériau (généralement entre 0,1 et 0,3 mm).

🎯 Conseil : Ajustez votre design en fonction du kerf pour des assemblages parfaits.

5. Optimiser l'agencement des pièces

Pour réduire le gaspillage de matériaux et optimiser la coupe :

• Regroupez les pièces pour minimiser l'espace perdu.

• Utilisez un logiciel de "nesting" pour optimiser l'agencement. (Logiciel Ecut)

• Orientez les pièces selon la direction du grain du matériau (bois, textile).

Conclusion

Une bonne préparation du fichier est essentielle pour une découpe laser précise et efficace. En respectant ces conseils, vous éviterez les erreurs et optimiserez la qualité de votre projet. Besoin d'un accompagnement ou d'une découpe sur-mesure ? Contactez-nous !
